Defeitos em Televisores LCD

Paulo Roberto

Estou trazendo neste artigo alguns dos defeitos que estão mais frequentes em televisores LCD e futuramente irei incorporando mais informações referentes a estes aparelhos. Neste primeiro momento veremos defeitos em televisores Toshiba que apresentam em alguns casos modificações a serem executadas. O aparelho a ser visto é o modelo
LC 3246W que apresenta os seguintes problemas:
Aparelho não está ligando LED verde aceso direto, verifique:
- As tensõesnos capacitores  C403 e C510 que devem apresentar 0,9V. Caso não apresentem estes valores verifique os capacitores e circuito envolvido em seu entorno. Se houver a normalidade das tensões, faça a substituição da memória N503. (NE:386678) mostrada na figura 1.
Com Áudio e sem imagem em DTV:
- Retire o capacitor C414.
- Verifiques as tensões do TUNER >  pinos 18=1,75v, 17=2,2v, 16=3v e 15=0v.
- Faça o RESET neste aparelho.
Procedimento:
(Entre no modo de serviço acionando a tecla  “MENU”  do controle remoto e em seguida digite “2008” do controle remoto, vai até a opção “FACTORY RESET” e confirme).
OBS: Para demais problemas que o leitor ache procedente de software faça o mesmo procedimento de reset.

Aparelho esta sem áudio:
- Faça o Reset, conforme mostrado anteriormente.
- Caso não resolva retire o capacitor C206 da PCI-Principal mostrado na figura 2.

Aparelho pipocando o Áudio:
- Substituir os resistores R215 e R231 de 220k não se esquecendo de limpar bem, após a retirada dos resistores originais, o impresso já que estes resistores são SMD.
Agora veremos uma modificação nos televisores modelos: LC 3245F / LC 4045F / LC 4245F que apresentam o sintoma de travar o teclado e/ou controle remoto. Verifique o valor do resistor SMD na posição R602, visto na figura 3, sua resistência ohmica não deve ser inferior a 4K7.
http://referraltask.com/ref.php?page=act/ref&invcod=15857

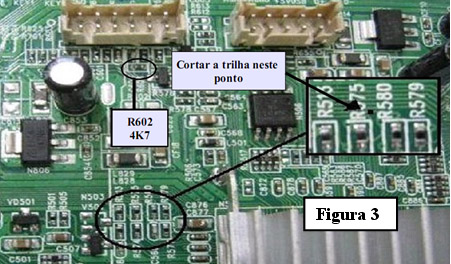

Caso esteja abaixo deste valor a trilha que vai ao R580, conforme indicado na figura 3, deve ser aberta.
Agora veremos procedimentos para os modelos 32/42XV600(A)DA; 42/46/52XV650DA; 47/55ZV650DA; LCXX47F(A)DA 32/42XV600(A)DA; 42/46/52XV650DA; 47/55ZV650DA que utilizam o mesmo chassi, portanto todos apresentam o mesmo sintoma.
TV não Liga (Relé não opera)
Verifique os componentes D8513 e R8512. Caso seja constatado que estejam abertos, com solda fria, ou ainda a falta destes componentes, deve ser verificado se o resistor  R850  está  aberto.
TV não liga
Siga a seqüência de procedimentos na tabela:

OBS: Para limpeza do fluxo cristalizado na PCI Principal lado (Superior) e  lado (Inferior), deverá ser usado o solvente tipo S-SBR (Alfatec), ou Álcool Isopropílico. Caso seja verificado resíduo de fluxo, limpe a placa por inteiro, reforçando a limpeza também em outros pontos, mesmo que o defeito seja de outro tipo, pois este tipo de cristalização vem apresentando defeitos variados.
Para finalizar este artigo, segue o procedimento de reset dos modelos 20DL74/LC1510Z/LC2010Z, pois como foi dito anteriormente determinados defeitos de software são provenientes de dados conflitantes, portanto fazer este procedimento em alguns casos resolve o defeito reclamado
– Pressione a tecla Mute no Controle Remoto, solte-a, pressione novamente e mantenha-a pressionada, até aparecer a barra de volume.
– Ainda mantendo a tecla Mute pressionada, e quando a barra de volume apagar, após 1 segundo aproximadamente acione também a tecla canal up no TV.
– A TV irá desligar e religar indicando canal 2, e o reset estará concluído.
Gostaria de lembrar a todos que o Boletim Técnico continua sendo enviado pelo e-mail boletimtecnicorj@gmail.com, bastando apenas solicitar o mesmo.
OBS: As informações aqui mostradas foram retiradas dos boletins do fabricante.
Paulo Roberto é técnico em eletrônica e mecatrônica com especialização em instrumentação de industrial, atua como tecnólogo na Universidade Gama Filho e é editor do boletimtecnicorj@gmail.com direcionado para técnicos. Escritor de livros e instrutor de manutenção eletrônica com mais de 20 anos de experiência em manutenção. Tel.: 21 - 2597-3368 e 9678-0087

Componentes discretos para reposição em TV LCD e Plasma - Em busca de soluções!

Fernando José

Olá mais uma vez para todos vocês meus amigos leitores!
Tenho recebido várias indagações sobre a dificuldade na aquisição de componentes discretos para reposição nos equipamentos de TV de LCD e PLASMA que chegam as oficinas dos colegas e alunos!
Realmente, estamos num período de transição de tecnologia e algumas lojas realmente não se prepararam para atenderem aos técnicos que se lançaram de cabeça no reparo destes novos equipamentos.
Já ouvi até alguns alunos dizerem que estão inclinados a desistir de prestar serviço de reparação a estes novos equipamentos por conta da falta de componentes de reposição!
Bom, “chorar sobre os transistores curtocircuitados” com certeza não vai resolver e então o negócio é arregaçar as mangas e sair em campo atrás de quem tenha estes componentes para vender!
Na intenção de colaborar com todos os alunos e colegas de profissão, irei aqui indicar algumas empresas (algumas já conhecidas e outras não) que já estão saindo das sombras e partindo para ampliar seu leque de itens em estoque e assim atender a esta grande demanda por componentes específicos para as novas tecnologias em TV.
Com certeza, os famosos pessimistas de plantão (estes caras não cansam disso), após lerem a lista de empresas que vou citar, vão começar com a famosa ladainha de que a maioria não é aqui no Rio, que vão ter de gastar dinheiro com telefonemas interurbanos, que vão ter de arrumar um cartão de crédito para poder pagar, que isso, que aquilo, etc, etc, etc!
Bom, eu não disse que era uma receita mágica e nem que as lojas estavam ali na esquina e muito menos que o lojista ia vir até a nossa porta para entregar as peças e nem que ele ia se prontificar em colocar as mesmas no aparelho para que nós não corrermos o risco de queimar a mão com o ferro de solda (uiiiiiiii)!!!!!
Para estes, eu acho que realmente está na hora de mudar de profissão, embora eu ache melhor mudar a linha de raciocínio e passar a ver que existe sempre uma luz no fim do túnel, nem que seja a luz do farol de um trem vindo em sentido contrário!!!
Com a poio e cortesia deste espaço pelo Jornal Ícone aqui vai, então, alguns endereços para ajudar a vocês a resolverem seus problemas:
Lisboa Rio Som : Rua Silva Gomes, 12 – 0xx21 25973997
Já está com vários dos IC’s e transistores utilizados nos TV’s LCD e PLASMA.
Vá lá e fale com o Josias!
LHC Componentes: Rua Silva Gomes 30 – 0xx21 32034766 e 32034767
Loja do nosso amigo e meu xará Fernando e que agora está também com um serviço de reparação em placas de TV’s de LCD e PLASMA. Ou seja, se você não conseguir reparar uma placa ou não tiver tempo para fazer este serviço que muitas vezes é demorado, eles tem como fazer isto para você. Vai lá e faça uma visita!!!!
ANTESAT Eletrônica: São José dos Campos (SP) – 0xx1239214511 ou pelo e-mail: antesat@ig.com.br
Eles trabalham com venda de placas e também reparos em placas.
FLYSOM: Jundiaí (SP) – 0xx11 34460575 e pelo site: www.flysom.com.br
BLUCOLOR: Blumenau (SC) – www.blucolor.com.br (componentes)
Transtel: Nova Iguaçu (RJ) – Vasto sortimento de capacitores eletrolíticos de 105 graus – 0xx21 26670616 e 26673534
Sistema Componentes Eletrônicos: São Paulo – Rua Santa Efigênia 295, 2º andar, sala 228
Telefones: 0xx11 33340089 e 33340756
Também pelo e-mail: vendas@sistemacomponentes.com.br
http://br.mouser.com (componentes)
http://www.supertech-omp.com.br (componentes)
www.allibaba.com (componentes)
Eletrônica Xavantes (só peças LG): Rio de Janeiro: 33321466   e-mail: psxav@bol.com.br
Gilberto GGL: Rio de Janeiro – Rua dos Inválidos 22 apt402 - Tel 25074068 (placas)
BIG FOOT: São Paulo - 0xx 11 33622344 ou 33313937 (componentes) www.bigfoot.com.br
Nortech Eletrônica: Rio de Janeiro: 39023903 ou 83705732 (componentes)
Luiz Russo: (RJ)(vendedor autônomo) - 31857739 ou 87011727 (componentes)
Ponto da Eletrônica: São Paulo - 0xx11 33374933 ou 33372066 (componentes e placas)
CONTEC: www.conteceletronica.com (componentes)
www.technoav.com.br: Niterói RJ – 0xx21 2610-5898, 9280-8376 CLARO e 8420-9633 OI (CARLOS ALBERTO) (placas e componentes)
Amigo lojista, se você ficou de fora da minha lista e tem componentes para os TV’s LCD e PLASMA para vender, terei o maior prazer em divulgar sua empresa. Basta entrar em contato pelo e-mail do nosso clube: clubedotecnico@gmail.com e com certeza estarei citando o nome de sua empresa em uma próxima edição.
E se por algum acaso, alguém não gostou de ser citado aqui, basta entrar em contato que terei também o maior prazer em atendê-lo.
Eu espero que a lista acima possa ajudar você a conseguir o componente que está precisando para solucionar aquele TV que está na bancada e ganhar o seu merecido $$$$$!!!!!
Lembro que em todos os treinamentos do nosso “Clube”, estamos citando novos contatos de revendas de componentes eletrônicos e inclusive a lista acima que foi impressa na apostila do nosso último evento no dia 10 de setembro, já está aqui atualizada com mais alguns endereços que naquela oportunidade ainda não eram conhecidos!
Aproveite também para conhecer a revista do nosso “Clube”, “Clube do Técnico em Revista”. Esta é uma produção de nossa equipe e tem como objetivo suprir de certa forma a lacuna deixada pelas extintas “Revista ANTENNA” e “Revista do Técnico”!
E o melhor de tudo, a nossa revista é “Grátis”!!!!!!
Para recebê-la através de seu e-mail que é a única forma de envio, basta entrar em contato pelo e-mail do clube que já foi citado acima e solicitar sua inscrição como assinante. Basta fornecer seu nome completo, endereço com CEP e confirmar através de qual endereço de e-mail você deseja receber a revista.
Ela é enviada mensalmente aos assinantes!
Abaixo a capa da edição de Outubro:

Aproveito para agradecer a todos que estiveram presentes em nosso evento do mês de Outubro onde abordamos os Amplificadores de áudio digitais e os componentes SMD!
Na próxima edição, postarei aqui as fotos deste evento juntamente com as da comemoração do nosso dia!
Visitem a nossa comunidade no ORKUT. Procure pelo Clube do Técnico!
Uma parceria de sucesso!!!!
Não posso de deixar de lembrar aqui de duas peças chave no universo da manutenção eletrônica.
Na foto abaixo temos a dupla, Nilton (da ICEL) e Adriano (gerente de compras da Lisboa Rio).
O Nilton é um dos responsáveis pela parceria da ICEL com o nosso Clube, e também por abastecer o mercado carioca com os instrumentos de medição da ICEL e agora também os Osciloscópios da TEKTRONICS e o Adriano está sempre em busca dos componentes e acessórios que nós necessitamos para realizar os reparos dos equipamentos de nossos clientes!
Aqui deixo meu agradecimento e dos nossos alunos e colegas a estes dois grandes amigos!
Até a próxima se DEUS quiser e “”Viva 5 de Novembro - DIA DO TÉCNICO de ELETRÔNICA””
Fernando José é Técnico de Eletrônica e INSTRUTOR da FAETEC de Niterói e do Clube do Técnico!
Atua como técnico da Boullevard Assistência Técnica e é autor de diversos livros técnicos sobre reparação de TV, SOM, VÍDEO, etc.
Informações para inscrição nos treinamentos podem ser obtidas nos nossos telefones: 0xx21 25966942 – 98394668 – 85792128 – 75674947 e 80967832 e também através do nosso e-mail:
clubedotecnico@gmail.com

Construa Inversores e Portas Lógicas com BC547

Waldyr Souto

Quem não tem saudades do tempo em que se encontrava os integrados digitais SSI (Small Scale Integration) em qualquer loja de eletrônica. O integrados SSI são aqueles que possuem no seu interior inversores e portas lógicas soltas em pequenas quantidades, disponíveis para inúmeras combinações e aplicações.
À medida em que a indústria foi investindo na fabricação de integrados cada vez mais complexos, os integrados SSI foram desaparecendo do mercado, sendo hoje conseguidos apenas em algumas lojas mais especializadas ou por meio de fornecedores virtuais.
Os inversores e portas lógicas nas suas formas primitivas facilitam muito a elaboração de projetos eletrônicos e, apesar da evolução, eles são utilizados até hoje, em menor quantidade, em aparelhos domésticos como: aparelhos de som, computadores, brinquedos eletrônicos, alarmes, dispositivos de segurança e até mesmo nos mais modernos televisores de Plasma e LCD.
Para quem gosta de projetar pequenos circuitos utilizando-se de inversores e portas lógicas, a boa notícia é que, quando desejamos evitar o uso desses CI´s, podemos construir facilmente esses elementos com uso de transistores. Veja a seguir, exemplos utilizando-se do transistor BC547.

O inversor é um elemento que permite inverter o nível lógico introduzido na sua entrada. Ou seja, entrando nível alto sairá nível baixo, entrando nível baixo sairá nível alto.
Apesar da sua simplicidade, é um dos elementos básicos mais importantes da eletrônica digital.
Ideia de aplicação: Imagine quando precisamos comandar algo com 5 volts, mas, o que temos é 0 volts.

Add caption













A porta E só permitirá uma saída de nível alto quando uma E a outra entrada estiver também em nível alto.
Ideia de aplicação: Imagine um cofre que deverá ser aberto somente quando se pressionar duas teclas alfanuméricas de um determinado teclado.













A porta OU permitirá uma saída de nível alto sempre que uma “OU” a outra entrada estiver em nível alto.
Idéia de aplicação: Imagine uma sirene ou campainha que deve ser acionada a partir de dois ambientes distintos.












A porta NE só permitirá uma saída de nível BAIXO quando uma “E” a outra entrada estiverem em nível ALTO.




Como ela é uma porta E com a saída invertida, eliminando o inversor usado na saída do circuito da porta E teremos a porta NE.















Como vimos, assim ficou mais fácil trabalhar com inversores e portas lógicas na falta dos CI´s SSI. É a associação desses pequenos circuitos que permite a elaboração de grandes projetos. É claro que o leitor precisará despertar sua criatividade, além de relembrar das técnicas utilizadas para desenvolvimento de circuitos digitais.
Na Esate eu costumo despertar a criatividade dos meus alunos, ensinando formas simples para desenvolver projetos com esses elementos básicos, e para polarizar corretamente os transistores para funcionar como sensores e como circuitos de saída de potência.
http://referraltask.com/ref.php?page=act/ref&invcod=15857
E não se esqueça! A nossa classe continua um tanto quanto desorganizada. Se você deseja caracterizar a sua existência como profissional de eletrônica e de informática, ligue agora para a NOVA ASFETEB, Tel: (21)2655 0312 e informe-se. Fiquem com Deus !
Waldyr Souto Maior é professor de eletrônica na ESATE, possui cursos no exterior, é autor de alguns livros técnicos e é vice-presidente da Asfeteb (Associação Federal dos Técnicos em Eletroeletrônica do Brasil: esate.asfeteb@ig.com.br).
